西格玛光机/OptoSigma/Sigmakoki拥有一款短行程的自动位移台，导轨部直接制造在本体上，使用了精密丝杠的相对低价的自动平台。
西格玛光机/OptoSigma/Sigmakoki的X轴小型移动平台/X轴小型自动位移滑台/X轴小型电动平移台/X轴小型电动位移台/TSDM-X轴电动平台/TSDM-X轴阵容列表如下，分为：TSDM40-15X，TSDM60-20X-0B。该系列是X轴小型移动平台，行程分别为15mm与20mm。台面尺寸分别为40mm、60mm的正方形。幅面尺寸是40mm与60mm，平台高度皆为18mm。承载能力为29.4N与39.2N
|
型号 |
台面尺寸 |
幅 |
平台高度 |
行程 |
承载能力 |
|
TSDM40-15X |
40x40mm |
40mm |
18mm |
15mm |
29.4N (3.0kgf) |
|
TSDM60-20X-0B |
60x60mm |
60mm |
18mm |
20mm |
39.2N (4.0kgf) |

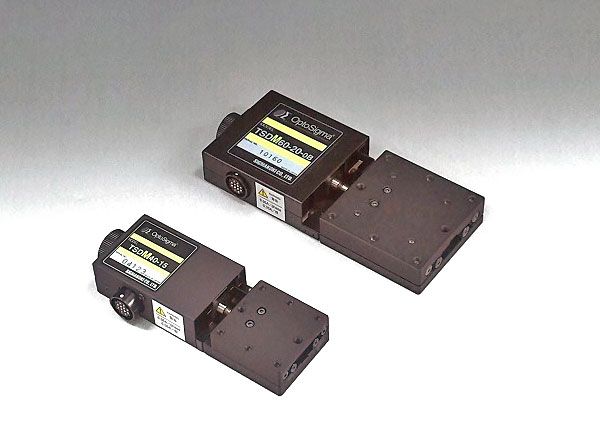

X轴小型移动平台/X轴小型自动位移滑台/ X轴小型电动平移台/X轴小型电动位移台/TSDM-X轴电动平台/TSDM-X轴
这两个型号的行程较短，并且分辨率为1μm/脉冲，定位精度为20μm，重复定位精度为10μm，空行程为10μm，以上参数均为两型号相同参数。
|
型号 |
TSDM40-15X |
TSDM60-20X-0B |
|
行程 |
15mm |
20mm |
|
台面尺寸 |
40×40mm |
60×60mm |
|
丝杠 |
精密丝杠φ4mm、导程0.5mm |
精密丝杠φ4mm、导程0.5mm |
|
导轨形式 |
滚珠型导轨 |
滚珠型导轨 |
|
主要材料 |
Steel（钢材） |
Steel（钢材） |
|
表面处理 |
黑铬 |
黑铬 |
|
自重 |
0.35kg |
0.6kg |
|
分辨率(整步) |
1μm/脉冲 |
1μm/脉冲 |
|
分辨率(半步) |
0.5μm/脉冲 |
0.5μm/脉冲 |
|
最大速度 |
5mm/sec |
5mm/sec |
|
定位精度 |
20μm |
20μm |
|
重复定位精度 |
10μm |
10μm |
|
承载能力 |
29.4N(3.0kgf) |
39.2N(4.0kgf) |
|
扭矩刚度/俯仰 |
0.4″/N・cm |
0.2″/N・cm |
|
扭矩刚度/偏摆 |
0.4″/N・cm |
0.2″/N・cm |
|
扭矩刚度/转动 |
0.4″/N・cm |
0.2″/N・cm |
|
空行程 |
10μm |
10μm |
|
传动副间隙 |
10μm |
10μm |
|
平行度 |
50μm |
50μm |
|
运动平行度 |
10μm |
10μm |
|
俯仰 |
20″ |
20″ |
|
偏摆 |
20″ |
20″ |
|
传感器型号 |
Micro photo sensor : GP1S092HCPI(Sharp Corporation) |
Micro photo sensor : PM-L25(SUNX Co., Ltd.) |
|
极限位置传感器 |
有(常闭) |
有(常闭) |
|
原点传感器 |
无 |
无 |
|
近接原点传感器 |
无 |
无 |
|
电机类型 |
5相步进电机0.35A/相(ORIENTALMOTOR(株)) |
5相步进电机0.35A/相(ORIENTALMOTOR(株)) |
|
电机型号 |
PK513PB-C9(□20mm) |
PK513PB-C9(□20mm) |
|
电机步距角 |
0.72° |
0.72° |
|
传感器电源电压 |
DC5～24V±10％ |
DC5～24V±10％ |
|
传感器消耗电流 |
40mA以下(单个传感器20mA以下) |
30mA以下(单个传感器15mA以下) |
|
传感器输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
NPN集电极开路输出 DC30V以下50mA以下 |
|
传感器信号的含义 |
遮光时 : 输出晶体管OFF(截止) |
遮光时 : 输出晶体管OFF(截止) |
