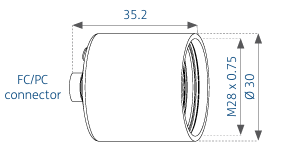

alAsphericoll是一种可调节的光纤准直器，可在500nm至1600nm的波长范围内将FC/PC带状光纤完美对准客户的设置。当出射光束被准直时，alAsphericoll光纤输出准直镜可以与其他BeamTuning元件结合使用。
Asphericon光纤准直器光斑大小计算
alAsphericoll产生的准直输出光束的直径取决于光纤的数值孔径(NA)和模式场直径(MFD)，这两个数字都是波长的函数。
基本光束直径设置

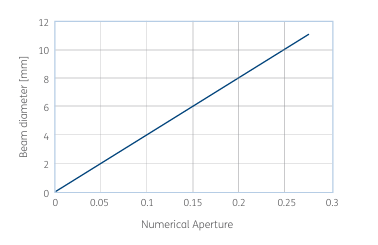

对于输出直径的计算，使用公式
请注意，光纤的NA必须小于alAsphericoll的NA。根据定义，光纤上的NA由高斯光束的1/e2给出因此，我们建议光纤的NA必须小于alAsphericoll的NA
模场直径

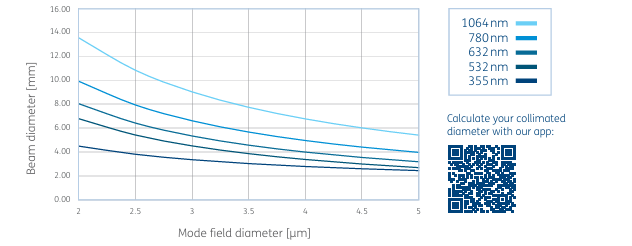

由于光纤的制造过程，MFD可能会偏离其标称值。下图显示了alAsphericoll的准直输出光束直径作为MFD的函数。较大的输出光束直径是有利的，因为与其他可用的光纤耦合器相比，没有截断效应。准直直径可以使用以下关系式估算。
测量光纤的NA和MFD，光纤的规格
光纤的制造是一个受控过程。然而，光纤的制造公差是存在的。特别是，最终芯径取决于温度和拉伸速度等参数，因此(低频)光纤芯径的变化非常常见，数据表中的信息应被视为粗略的方向。然而，光纤芯径的小偏差会影响MFD。当来自光纤的光束通过透镜准直时，其准直直径由MFD确定。因此，了解正确的MFD至关重要，特别是对于对变化的光束直径行为非常敏感的应用(如光束整形)而言。
在下文中，介绍了两种可能的方法，以便更好地访问光纤的正确NA和MFD。
测量光纤的NA
测量光纤需要工具有光纤，激光源和支架，用于安装光纤，屏幕(或一张白纸)，圆规和尺子。
怎么计算？

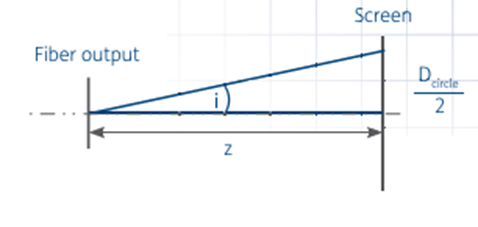

以屏幕为例，在中心点周围画圆并标出几个半径(例如从0.5毫米到2.0毫米)。将屏幕放在光纤(远场)后面，方向应与光纤轴垂直。选择屏幕和光纤之间的距离，使光束直径适合最小的圆，并使用尺子测量光纤输出和屏幕之间的距离z。重复最后一步，直到屏幕上的每个圆都有相应的z距离值。
使用以下公式计算
计算平均值。
测量光纤的MFD，考虑角度为0
需要的工具光纤，激光源和支架，用于安装光纤，针孔和探测器(例如光电探测器)和尺子。
怎么计算？

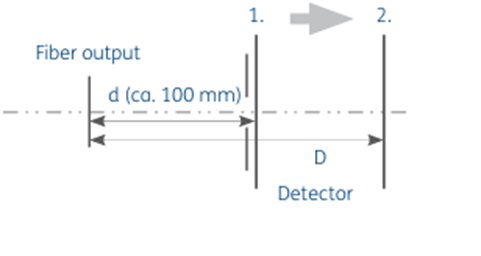

将检测器放在光纤(远场)后面，将针孔放在检测器前面。调整其与辐射图案的中心(使用最大功率)。测量光纤输出和检测器之间的距离d，并记录功率值(1)。移动检测器，直到功率仅为原始值的1/e2。测量光纤输出和检测器之间的距离D(2)。
使用以下公式计算MFD
