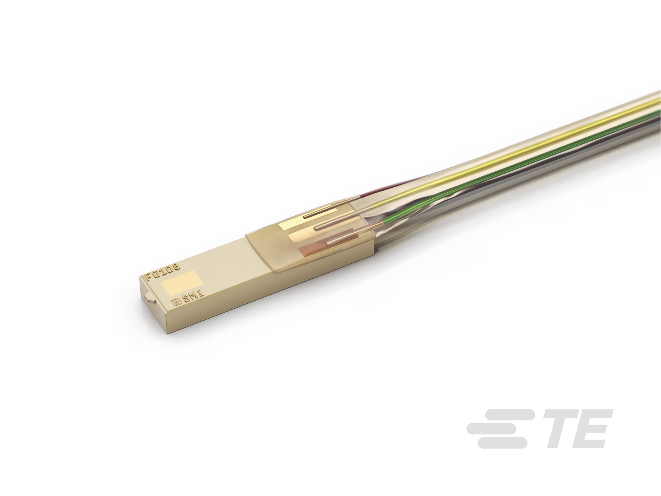

TE Connectivity侵入压力传感器是泰科压力传感器其中的一种，可分为IntraSense微型侵入式压力传感器和经过校准的 IntraSense压力传感器。IntraSense压力传感器可以应用于医疗上的微创设备，比如诊断导管、治疗导管、一次性窥镜、活检针和消融设备。
IntraSense微型侵入式压力传感器冲模测量范围为750μm×220μm×75μm，可选遮光罩可降低光敏性，使用电阻式 MEMS技术和封装的导线/衬垫接头，便于集成。IntraSense 微型侵入式压力传感器设计为不使用额外绝缘胶。
经过校准的IntraSense压力传感器适配1-French导管，PCB近端带有5 针连接器。经过校准的IntraSense可以应用于栓塞、斑块切除术、内窥镜、隔室综合症和微血管阻塞等。
IntraSense 微型侵入式压力传感器型号
带连接导线的IntraSense系列1-French一次性导管尖端压力传感器可用于传输信号，专为微创设备而设计。
|
型号 |
光敏度 |
压力灵敏度 |
导线长度 |
|
SMI-1A-48-060-BAUU |
25 mmHG |
5 uV/V/mmHg |
60 cm |
|
SMI-1A-48-060-BBUU |
25 mmHG |
5 uV/V/mmHg |
60 cm |
|
SMI-1A-48-100-BAUU |
25 mmHG |
5.5 uV/V/mmHg |
100 cm |
|
SMI-1A-48-100-BBUU |
25 mmHG |
5.5 uV/V/mmHg |
100 cm |
|
SMI-1A-48-180-BAUU |
25 mmHG |
5 uV/V/mmHg |
180 cm |
|
SMI-1A-48-180-BBUU |
25 mmHG |
5 uV/V/mmHg |
180 cm |
|
SMI-1B-48-060-BAUU |
10 mmHG |
5.5 uV/V/mmHg |
60 cm |
|
SMI-1B-48-060-BBUU |
10 mmHG |
5.5 uV/V/mmHg |
60 cm |
|
SMI-1B-48-100-BAUU |
10 mmHG |
5 uV/V/mmHg |
100 cm |
|
SMI-1B-48-100-BBUU |
10 mmHG |
5 uV/V/mmHg |
100 cm |
|
SMI-1B-48-180-BAUU |
10 mmHG |
5.5 uV/V/mmHg |
180 cm |
|
SMI-1B-48-180-BBUU |
10 mmHG |
5.5 uV/V/mmHg |
180 cm |
IntraSense压力传感器设计用于适合 1-French 海波管。 传感器预连接到布线，简化了最终用户的连接。借助完全封装的电子设备，无需额外的凝胶或封装剂即可使用该设备。IntraSense微型侵入式压力传感器将体内压力与板载真空腔进行对比，以参考绝对标准。泰科压力传感器在临床上可提供-300mmHg至+500mmHg（460mmHg至1260mmHg绝对值）和10°C至60°C的临床有效范围，能够为急性手术提供准确和稳定的压力。侵入压力传感器输出在37°C生理盐水中保持稳定，典型漂移为每 24 小时<2mmHg绝对最大值。该设备可采用传感器加电缆的形式提供，或与连接到近端的可选4针PCB板结合使用。
IntraSense 微型侵入式压力传感器规格参数。
|
产品类型特性 |
人体内部医疗使用点：体内 |
|
压力类型：绝对 |
|
|
电气特征 |
电源电压范围 V：2.4 |
|
尺寸 |
传感器尺寸0.75x0.22x0.08mm |
|
导线长度60,100,180cm |
|
|
法制导管量表1 |
|
|
使用环境 |
工作温度范围10 – 60 °C [ 50 – 140 °F ] |
|
工艺温度130 °C [ 266 °F |
|
|
灭菌适应性ETO |
|
|
行业标准 |
未校准 |
|
参考编号 |
CAT-BLPS0079 |
TE Connectivity经过校准的IntraSense压力传感器型号
|
型号 |
光敏度 |
导线长度 |
电源电压 |
|
SMI-1A-48-060-BMAP |
25 mmHG |
60 cm |
3.3 V |
|
SMI-1A-48-060-BMAR |
25 mmHG |
60 cm |
5 V |
|
SMI-1A-48-100-BMAP |
25 mmHG |
100 cm |
3.3 V |
|
SMI-1A-48-100-BMAR |
25 mmHG |
100 cm |
5 V |
|
SMI-1A-48-180-BMAP |
25 mmHG |
180 cm |
3.3 V |
|
SMI-1A-48-180-BMAR |
25 mmHG |
180 cm |
5 V |
|
SMI-1B-48-060-BMAP |
10 mmHG |
60 cm |
3.3 V |
|
SMI-1B-48-060-BMAR |
10 mmHG |
60 cm |
5 V |
|
SMI-1B-48-100-BMAP |
10 mmHG |
100 cm |
3.3 V |
|
SMI-1B-48-100-BMAR |
10 mmHG |
100 cm |
5 V |
|
SMI-1B-48-180-BMAP |
10 mmHG |
180 cm |
3.3 V |
|
SMI-1B-48-180-BMAR |
10 mmHG |
180 cm |
5 V |
借助完全封装的预校准配件，无需手动校准。经过校准的侵入压力传感器系列 1-French 一次性导管尖端压力传感器专为微创设备而设计。
泰科压力传感器IntraSense系列设计用于 1-French 海波管。经过校准的IntraSense压力传感器可预连接到电缆，简化了最终用户的连接。 完全封装的电子元件使设备易于集成。经过校准的IntraSense压力传感器将体内压力与板载真空腔进行对比，以参考绝对标准。它在临床上可提供-300mmHg至+500mmHg和10°C至60°C的临床有效范围，能够为急诊手术提供准确和稳定的压力。在37°C的液体中的输出稳定，每个部件都在去离子水中进行校准和测试。这些器件随附一个带有5引脚直角接头的PCB，可提供完全温度补偿输出，以及数字和放大模拟噪声滤波输出。
经过校准的IntraSense压力传感器规格参数
|
产品类型特性 |
人体内部医疗使用点：体内 |
|
压力类型：绝对 |
|
|
电气特征 |
电源电压范围 V：3,3.5 |
|
尺寸 |
传感器尺寸0.75x0.22x0.08mm |
|
导线长度60,100,180cm |
|
|
法制导管量表1 |
|
|
使用环境 |
光敏度 (mmHG)10,25 |
|
耐压范围-400-4000mmHg |
|
|
压力范围0.61-1.68bar |
|
|
|
产品使用期限24Hr |
|
行业标准 |
已校准 |
|
参考编号 |
CAT-BLPS0093 |
