西格玛光机电动位移台/电动滑台系列概览,包含X/XY/XYZ直线运动、旋转运动、摆动各系列

作者:admin  时间:2025-1-14 11:25:18

西格玛光机/OptoSigma/Sigmakoki提供多种类型的电动位移台产品,包括直线运动系列、旋转系列和摆动系列。直线运动系列有HPSOSMSTAMMHST等系列,具备性价比高、外形小巧、高耐久性、高精度等不同特性,行程和承载能力多样,适用于多种应用场景。旋转系列的OSMS-YAW系列价格低、小型薄型,HDS系列适合微小角度调整,HST-YAW系列高精度高稳定性。摆动系列的OSMS-A/B系列高精度高刚性,SGSP-A/B系列高刚性使用方便且轻量化。西格玛光机/OptoSigma/Sigmakoki电动位移台产品可广泛应用于科研实验、工业自动化、光学仪器等领域,为用户提供精准、稳定、高效的位移和角度控制解决方案。


旋转系列:电动旋转滑台/电动转动平台/电动旋转位移台

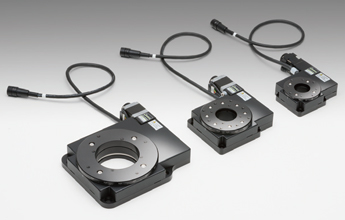

OSMS-YAW系列,采用了滚动轴承,和蜗轮蜗杆驱动机构的步进电机型转动平台,兼备低价格、小型/薄型特性。小型/薄型,体积小,占用空间少,容易配置在需要低光轴的装置中;尺寸系列,有φ40,φ60,φ80,φ120,φ160mm的系列标准产品。

电动旋转滑台/电动转动平台/电动旋转位移台OSMS-YAM系列

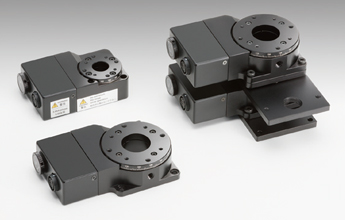

HDS系列,微小角度调整用高耐久性自动转动平台,兼备高耐久性,传动比恒定等特性。高耐久性,驱动机构为丝杠和钢带的微小角度调整平台,耐久性好;传动比恒定,丝杠带动钢带,将直线运动转换为转动,即使位置不同,其传动比也不变;尺寸系列,有φ60,φ80,φ120mm的系列标准产品。

电动旋转滑台/电动转动平台/电动旋转位移台HDS系列

HST-YAW系列,使用滚动轴承的高精度,高稳定性的自动转动平台,兼备了高精度、高承载能力、高稳定性等特性。高精度,使用滚动轴承作导轨,再现性好;高承载能力,最大承载能力高达392N(40.0kgf);高稳定性,主要材料为钢材,台面又较大,容易实现较大载荷的稳定安装。


摆动系列:电动摆动平台/电动弧摆台/电动俯仰台

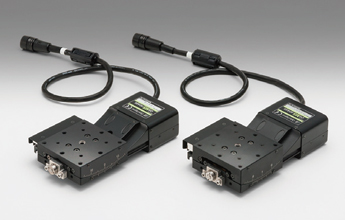

OSMS-A/B系列,在可淬火的不锈钢材料的平台本体和摆动台面上直接加工摆动导轨的高精度自动摆动平台,兼备低价格、高精度/高刚性/高耐久性等特性。摆动平滑,最适于需要频繁调整角度的场合;高精度/高刚性/高耐久性,采用了在本体上直接加工导轨的TSD一体型导轨结构,大大地减少了加工装配误差,提高了摆动中心的位置精度。

电动摆动平台/电动弧摆台/电动俯仰台OSMS-A/B系列

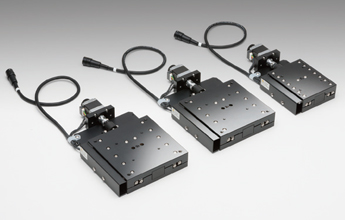

SGSP-A/B系列,采用了十字交叉滚柱导轨的步进电机驱动的自动摆动平台,兼备了高刚性、使用方便、轻量化等特性。高刚性,具有良好的耐磨损性能的十字交叉滚柱导轨的高刚性摆动平台;使用方便,可方便地组合为2轴摆动台,便于使用;轻量,主要材料为铝合金,自重轻。

电动摆动平台/电动弧摆台/电动俯仰台,SGSP-A/B系列


直线运动系列:电动直线滑台/电动直线平移台/电动直线运动平台

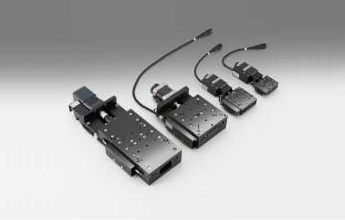

HPS系列,性价比高,耐久性好的直动平台,兼备价格低、寿命长等特性。除标准的5相步进电机外,还可选配2相步进电机,或东方电机公司的αSTEP电机或AC伺服电机,并且采用了滚珠丝杠结构,耐久性好。

电动直线滑台/电动直线平移台/电动直线运动平台HPS系列

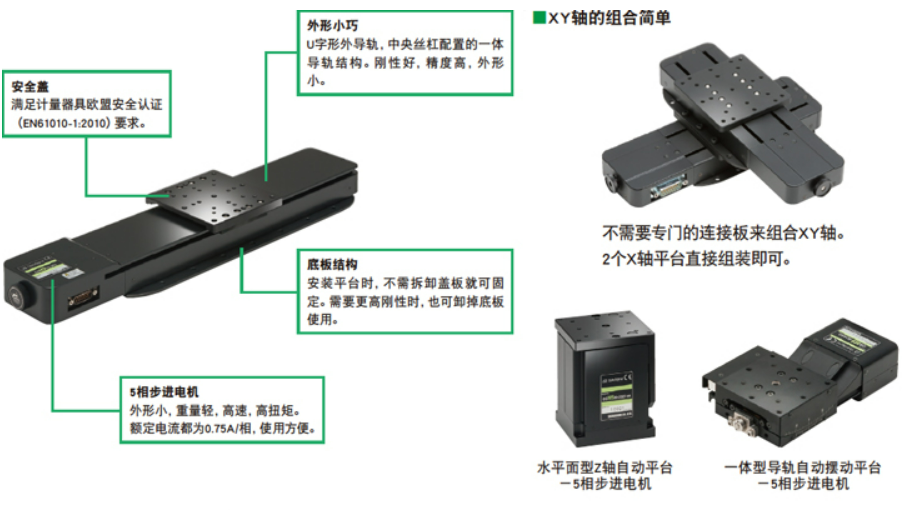

OSMS系列,兼备外形小巧、品种多、选配项丰富等特性。行程为35~500mm范围的步进电机平台,获CE认证的U型外导轨结构标准型自动平台;品种选项多,有闭环控制型,可位置计测的,光栅尺标准配备;选配项丰富,可提供高负载的齿轮减速型,或电磁闸的Z轴型。

电动直线滑台/电动直线平移台/电动直线运动平台OSMS系列


标准型X轴平台系列

型号

台面(mm

宽度(mm

高度(mm

行程(mm

承载能力(N

OSMS20-35(X)

85×85

85

35.7

35

78.4

OSMS20-85(X)

85×85

85

35.7

85

78.4

OSMS26-50(X)

100×100

100

43

50

117

OSMS26-100(X)

100×100

100

43

100

117

OSMS26-200(X)

100×100

100

43

200

117

OSMS26-300(X)

100×100

100

43

300

117

OSMS33-300(X)

120×120

120

56.7

300

196

OSMS33-500(X)

120×120

120

56.7

500

196

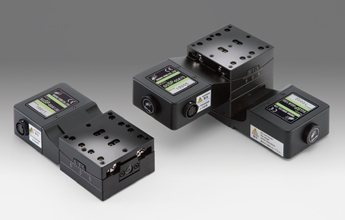

TAMM系列,兼备了小型、薄型、高耐久性等特性的十字交叉滚柱型自动平台。高耐久性,滚柱和V槽轨道为线接触,刚性好,几乎不存在滑动,摩擦力小,容易实现微小进给;小型/薄型,体积小,占用空间少,容易配置在需要低光轴的装置中;尺寸系列,有40×40/60×60/100×100/100×175mm的系列产品。

电动直线滑台/电动直线平移台/电动直线运动平台TAMM系列

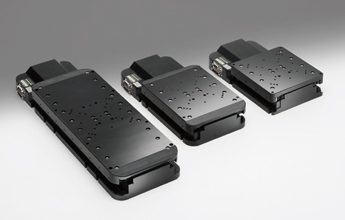

HST系列,兼备了高精度、高承载能力、高稳定性等特性。高精度,采用了精密滚珠丝杠和十字交叉滚柱导轨的高精度配合的结构,主要材料为钢材,精度高,耐热性能也较好;高承载能力,最大承载能力高达392N40.0kgf);高稳定性,主要材料为钢材,台面又较大,容易实现较大载荷的稳定安装。

电动直线滑台/电动直线平移台/电动直线运动平台HST系列
