在微观世界的探索旅程中，显微镜的性能至关重要，而与之适配的XY平台更是关键助力。西格玛光机/OptoSigma的BIOS - Light系列正立型BIOS-Light（BIOS-LS-S）/正置显微镜平台（正立显微镜平台）与倒立型BIOS-Light（BIOS-LT-S）/倒置显微镜平台（倒立显微镜平台）拥有相当实惠的价格作为优势，它们不仅标准配件可选配，构建系统成本低廉，还附属控制用软件，可连接操纵杆控制器（选购件），并且能作为透过型平台使用，可适配奥林巴斯、尼康等系列型号。以下将对二者从多方面进行详细对比。
正立型BIOS-Light与倒立型BIOS-Light技术指标：
|
技术指标 |
正立型BIOS-Light |
倒立型BIOS-Light |
|
行程（mm） |
X轴：110 Y轴：75 |
X轴：110 Y轴：75 |
|
分辨率（μm） |
0.1 |
0.1 |
|
重复定位精度（μm） |
±1 |
±1 |
|
承载能力（N） |
29.4（3.0kgf） |
29.4（3.0kgf） |
|
最大速度（mm/s） |
5 |
5 |
|
接口 |
RS232C |
RS232C |
|
对应显微镜 |
奥林巴斯BX系列，尼康80i·50i |
奥林巴斯IX系列，尼康Ti·TE2000系列 |
正立型BIOS-Light与倒立型BIOS-Light选购件
|
正立型BIOS-Light |
倒立型BIOS-Light |
|
BIOS-SH-APS 样品支架（片簧式） |
BIOS-SH-A 样品支架 |
|
BIOS-SH-DF 平板 |
BIOS-SH-APS 样品支架（片簧式） |
|
BIOS-SH-DF4 M4螺孔平板 |
BIOS-SH-B 通用样品支架 |
|
JS-301 操作杆控制器 |
JS-301 操纵杆控制器 |
|
MDR14-CA-2.5电缆 |
MDR14-CA-2.5 电缆 |
|
RS232C/STR-3 RS232C电缆 |
RS232C/STR-3 RS232C电缆 |
正立型BIOS-Light样品支架（1）BIOS-SH-APS；（2）BIOS-SH-DF；（3）BIOS-SH-DF4

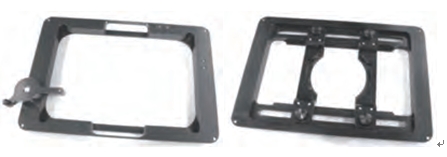

倒立型BIOS-Light样品支架（1）BIOS-SH-A； （2）BIOS-SH-B
（1）正立型BIOS-Light（BIOS-LS-S）/正置显微镜平台（正立显微镜平台）实物图； （2）倒立型BIOS-Light（BIOS-LT-S）/倒置显微镜平台（倒立显微镜平台）实物图
正立型BIOS-Light基本设置与相应显微镜选购件
基本设置
|
型号 |
内容 |
|
BIOS-L101S-S |
平台＋SHOT-702＋电缆 |
相应显微镜选购件：奥林巴斯BX系列
|
型号 |
内容 |
|
BIOS-L101S-S/AO |
基本设置＋连接件 |
|
BIOS-L101S-S/AO/J |
基本设置＋连接件＋操纵杆控制器（附带电缆） |
相应显微镜选购件：尼康80i·50i
|
型号 |
内容 |
|
BIOS-L101S-S/AN1 |
基本设置＋连接件 |
|
IOS-L101S-S/AN1/J |
基本设置＋连接件＋操纵杆控制器（附带电缆） |
倒立型BIOS-Light基本设置与相应显微镜选购件
基本设置
|
型号 |
内容 |
|
BIOS-L101T-S |
平台＋SHOT-702＋电缆 |
相应显微镜选购件：奥林巴斯IX系列
|
型号 |
内容 |
|
BIOS-L101T-S/AO |
基本设置＋连接件 |
|
BIOS-L101T-S/AO/J |
基本设置＋连接件＋操纵杆控制器（附带电缆） |
相应显微镜选购件：尼康Ti·TE系列
|
型号 |
内容 |
|
BIOS-L101T-S/AN |
基本设置＋连接件 |
|
BIOS-L101T-S/AN/J |
基本设置＋连接件＋操纵杆控制器（附带电缆） |
倒立型BIOS-Light（BIOS-LT-S）连接使用示意图
软件界面（1）操作画面与坐标登录画面；
（2）微孔板操作画面
注：示例软件可在BIOS中·BIOS的灯系列。（从西格玛光机/OptoSigma/Sigma-Koki网站上可以下载参考程序）
信息与注意事项：
- 细分脉冲驱动。
- 基本组成内容:XY自动平台，2轴平台控制器，电缆
- 备有连接多款显微镜的连接部件。(请事先确认显微镜的生产厂商，型号)
- 操纵杆控制器(选购件)，可切换4种速度。
- 如用于正立型显微镜时，请咨询。
- 可从网站下载参考控制程序。
- 正立用，倒立用的自动平台的外形不同。
- 请一定事先确认显微镜的生产厂商，型号。
- 所用显微镜照明等部件不同，也许会发生结构干涉的现象，请注意咨询确认。
