扩束器的注意事项如下。使用扩束镜时必须遵守所有安全说明，第一次使用前，应仔细阅读操作手册。安装和操作电动激光扩束器时，必须了解和应用所有有关激光器安全操作的规则和规定。即使配戴安全眼镜，在组装、安装和操作设备时也应避免眼睛与直接或散射的激光接触。请不要把扩束镜暴露在污垢、灰尘或湿气中。在进行任何操作之前，确保激光扩束器安装正确，调整良好。使用时应考虑采取保护措施。操作本装置时必须遵守电气安全要求。
注意：高激光输出功率可能会损坏或破坏光学元件
注意：确保激光束通过Optogama电动扩束器后不会会聚，它可能会损坏光轴上的其他光学元件。
注意：该装置意味着与准直光束一起使用。当扩束器使用具有高会聚光束时，用户承担全部责任。
扩束镜与4轴手动载物台对准-Mstage/Mstage-W
Mstage手动载物台适用于MEX13、MEX18和MEX18-ACH电动扩束器。Mstage-W手动载物台适用于MEX13HP。
安装扩束器
1.用M4x0.7，8-10mm长螺钉从手动载物台的底部固定电动扩束器。
2.当激光扩束器正确固定后，将手动台载物台(带有固定扩束器)放在底侧，并用公制M6x1.0或英制1/4，20个螺钉固定，它可以固定在公制和英制光学实验板和工作台上。
一旦电动扩束器正确固定在Mstage或Mstage-W手动载物台上，下一步就是将该组件连接到公制或英制光学试验板或工作台上。
定位载物台
Mstage有4xM6x0.25微型螺钉用于调整平台的俯仰、偏航、Y轴和Z轴。两个微型螺钉控制平台的俯仰和Z轴，而另两个螺钉控制偏航和Y轴。可以用2毫米六角螺丝刀调整定位。在进行任何调整之前，确保Microscrew的锁定螺钉已松开。注意，如果仅调整一个轴，则无需解锁所有微型螺钉。注意，当微型螺钉锁定时，请勿调整载物台。
预对准扩束镜

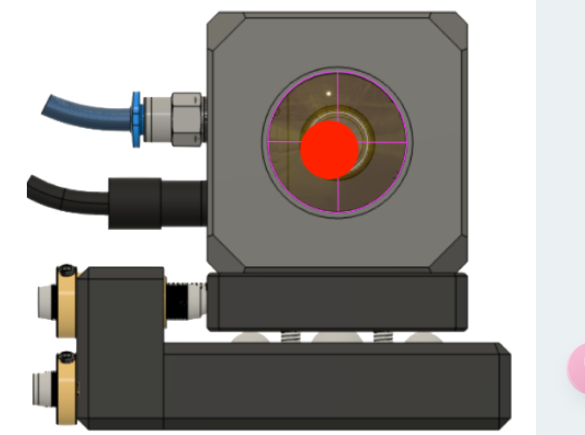

1.确保扩束器对齐，使入射光照到扩束器中心位置。
对齐良好
对齐不良
注意：在所有放大倍率范围内，光束应保持在中心位置。
2.确保输出光束也从透镜的中心出射
良好对齐
对齐不良
最终对准
在激光扩束器后放置目标，当扩束镜预先调整好后，可以使用一个目标（或类似的项目）来检查是否需要进行更精确的调整。如果目标在远场，比如几米的位置，在精确对准前可以看到一些巨大的光束偏移。
激光束照射在距离扩束器约3.5米的目标上
对准扩束器，使激光束保持在目标中心的同一点。最简单的方法是使用BDS软件并尝试调整扩束器，同时将放大范围从最小更改为最大。如果最小放大率（在本例中为1X）的激光束位于目标中心，则应在最大放大率时调整扩束器的倾斜（在Mstage上调整间距），并尝试将输出光束移动到目标中心。注意：最小放大率配置对扩束器的放大率调整不太敏感。它实际上对输出没有任何影响，因此应在最大放大倍率配置下进行放大倍率调整。

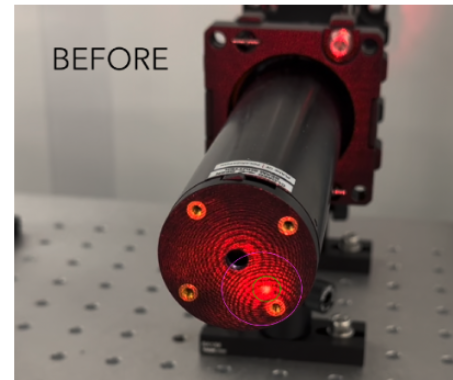

检查扩束器是否倾斜和正确定位的最佳方法之一是检查扩束器前的反射（激光束从扩束器的透镜反射）。注意：在这张图片中，由于镜头的镀膜，反射光很强。通常，由于AR/AR镀膜，反射光束强度将非常低。
绿色圆圈表示从透镜的平面反射的光束。从这个图像中，我们可以指出扩束器需要倾斜。要做到这一点，请倾斜手动4轴载物台，使用微型螺钉调整间距（Z轴，间距）。
紫色圆圈显示来自扩束器中所有透镜的反射。该图像表明扩束器的位置也不在光轴的中心。为了实现这一点，应调整X和Y轴载物台位置。完成调整后的视图应如下图。
