为什么非球面镜要选择Asphericon

作者:admin  时间:2021-9-6 11:04:52

传统的球面镜会产生球面像差,该特性导致光线离透镜的光轴越远,衍射越强,球面像差导致图像清晰度下降,非球面镜的形状经过优化,具有出色的成像特性。主要优势在于能够校正球面像差。Asphericon非球面透镜不仅可以有效消除球面像差,还可以消除透镜产生的其他形式的像差。

与球面透镜相比,Asphericon非球面透镜焦点更小,并具有出色的成像特性,并且Asphericon非球面镜的光斑尺寸远小于球面镜光斑尺寸。


Asphericon非球面镜相比于球面镜的优势:

-Asphericon非球面镜的聚焦光斑远远小于球面镜的聚焦光斑。

-下面案例中,Asphericon非球面镜光斑尺寸为2µm,而普通球面镜光斑尺寸为4000µm

-球面镜会产生不准确的焦点和球面像差,而非球面镜可以校正球面像差

-非球面镜以更小的焦点脱颖而出,能最大限度地提高强度

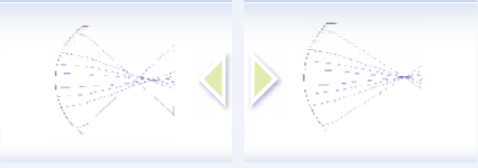

如下图所示(左为球面镜,右为Asphericon非球面镜)。其中球面镜与非球面镜参数:直径:25 mm | EFL20 mm | NA0.54


球面镜片会产生不正确的焦点和球面像差,而Asphericon非球面透镜的焦点很小很准确,并且校正了球面像差

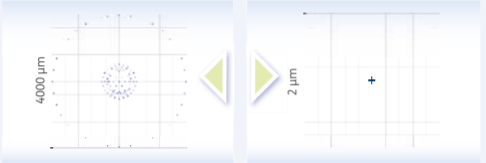

光斑尺寸:

Asphericon非球面镜的聚焦光斑远远小于球面镜的聚焦光斑,并且比较整齐和规则


Asphericon光束调谐系统BeamTuning还提供衍射极限非球面透镜。它们能产生更好的光斑尺寸,并且具有更出色的表面形状偏差,波前RMS非常出色,非球面透镜非常精密

Asphericon衍射极限非球面镜的突出优势:

-光束调谐系统BeamTuning模组具有更加出色的波前RMS(非球面镜波前RMS=0.361 waves,衍射极限波前RMS=0.065 waves)

-Asphericon光束调谐系统BeamTuning具有出色的光斑尺寸和衍射极限焦点(斯特列尔比:0.85

-非球面透镜RMSi0.5微米,Asphericon衍射极限非球面镜RMSi可低至0.02微米


如下图所示(左为Asphericon非球面镜,右为Asphericon衍射极限非球面镜)。其中非球面镜与衍射极限非球面镜参数:直径:25 mm | EFL20 mm | NA0.54

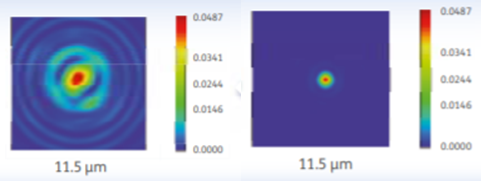

点扩散函数:

波前RMS表明两个非球面透镜都非常精密,但是BeamTuning系统中提供的衍射极限非球面镜具有更加出色的波前RMS(非球面镜波前RMS=0.361 waves, BeamTuning波前RMS=0.065 waves)

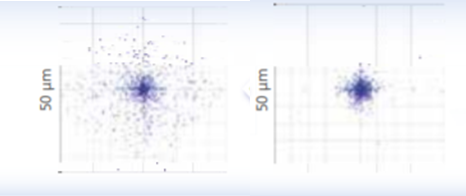

光斑尺寸:

Asphericon光束调谐系统的衍射极限非球面透镜具有出色的光斑尺寸和衍射极限焦点(斯特列尔比:0.85

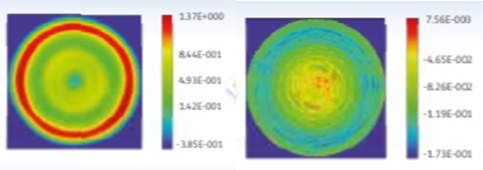

表面形状偏差:


Asphericon非球面透镜RMSi0.5微米,BeamTuning光束调谐系统生产的衍射极限非球面镜RMSi可低至0.02微米
